光电传感器 OJ-3502
光电传感器OJ-3502属于断继器型,，由Tr-OC (开式集合器，光敏晶体管) 输出，可用螺丝安装。光学传感器OJ-3502可用于办公自动化设备、复印机、传真机、打印机等。
特点
- 螺丝安装
- Tr-OC (开式集合器，光敏晶体管) 输出
- 适宜的连接终端以及可选择连接器形式
- 感应槽宽度5mm(0.2英寸)
- 断继器型
规格参数
| 感应槽宽度 | 5mm |
|---|---|
| 缝隙宽度 | 0.5mm |
| 输出类型 | Tr-OC (开式集合器，光敏晶体管) |
| 尺寸(L x W x H) | 44.8 x 10 x 16mm |

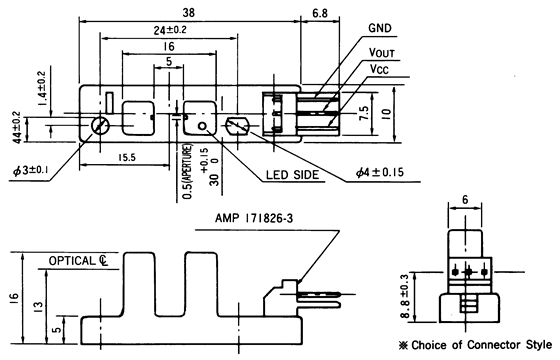

外形尺寸
 |
| 单位尺寸为1mm |
原理电路 |
|
 |
最大额定值
| 项目 | 符号 | 值 |
|---|---|---|
| 电源电压 | VCC | 30V |
| 输出电压 | VOUT | 40V |
| 输出电流 | IOL | 50mA |
| 工作温度 | Topr | 0° ~ +85°C |
| 贮存温度 | Tstg | -20° ~ +90°C |
电气特性
| 光线通道 | 项目 | 符号 | 条件 | 最小 |
|---|---|---|---|---|
| 开通 | 消耗电流 | ICC | 15mA Max | |
| 接通电流 | VOL | 0.4V Max | VCC=24V IOUT=16mA | |
| 阻断 | 消耗电流 | ICC | 15mA Max | |
| 断路电压 | VOH | (VCC X 0.9)V Min | R=10KW |
